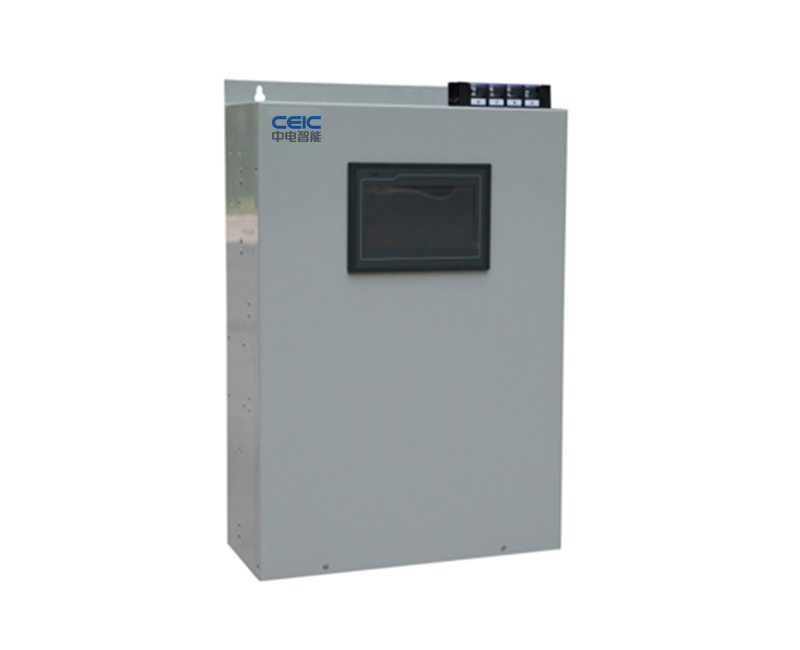

CEI-SVG無功補償發生器

國內的無功補償裝置基本上是采用電容器進行無功補償，補償後的(σde)功率因數一般在0.8-0.9左右。SVG采用的是有源模式進行無功補償，補償後的功率因數一般在0÷.99以上，這是目前國際上最先進的電力技術。

産品描述

參數

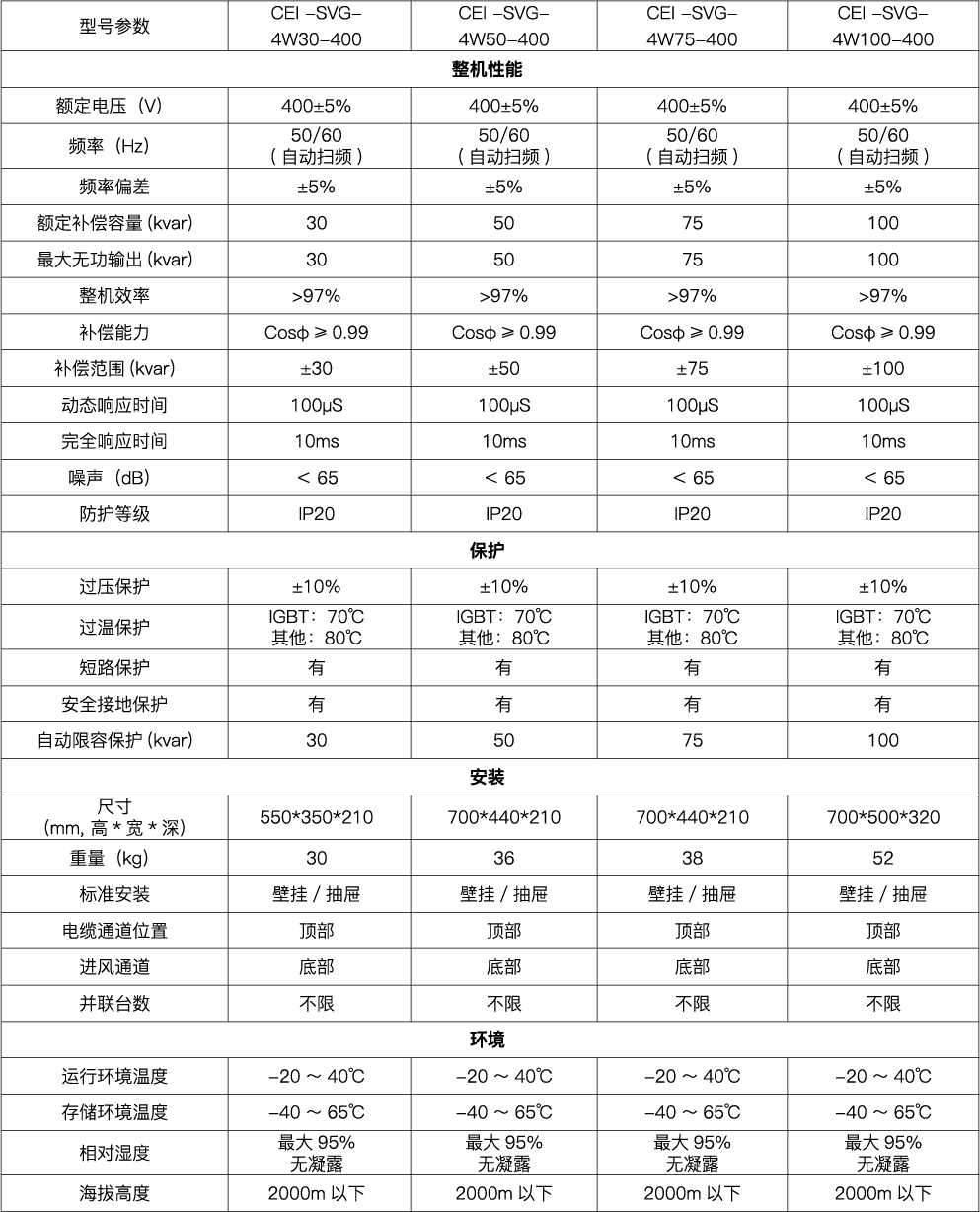

技術參數

SVG無功補償裝置

與目前國內其他産品相比的優勢

1、補償方式：國內的無功補償裝置基本上是采用電容器進行無功補償，補償後的(≠de)功率因數一般在0.8-0.9左右。SVG采用的是有源模式進行無功補償，補償後的功率因→數一般在0.99以上，這是目前國際上最先進的電(®diàn)力技術；

2、補償時間： 傳統的無功補償裝置完成一次補償最快也要200毫秒(miǎ'o)的時間，SVG在5-10毫秒的時間就可以完成一次補償。無功補償需←要在瞬時完成，如果補償的時間過長會✘(huì)造成真正需要無功的時候沒有，不需要無功的時候反而有了的不良狀況；

3、有級無級： 國內的無功補償裝置基本上采用的是3—10級的有級補償，每增減一級就是©(shì)幾十kvar，不能實現精确的補償。SVG可以從0.1kvar開始進行(x≥íng)無極補償，完全實現精确補償；

4、諧波濾除： 國內的無功補償裝置因為采用的是電容式，電>容本身會放大諧波，不能濾除諧波，SVG不産生諧波更不會放(fàng$)大諧波，并且可以濾除50%以上的諧波；

5、使用壽命： 國內的無功補償裝置一般采用接觸器或可控矽控制，造成使用壽命較短，一般在三↕年左右，自身損耗大而且要經常進行維護。SV₽G使用壽命在十年以上，自身損耗極小且基本上 (shàng)不要維護。

與此同時，生産、生活過程的自動化和智能化以及各種複雜的精密設備，對電($diàn)能質量也提出了更高的要求，因此電能↔(néng)治理已成為電力系統亟待解決的問題。

技術原理

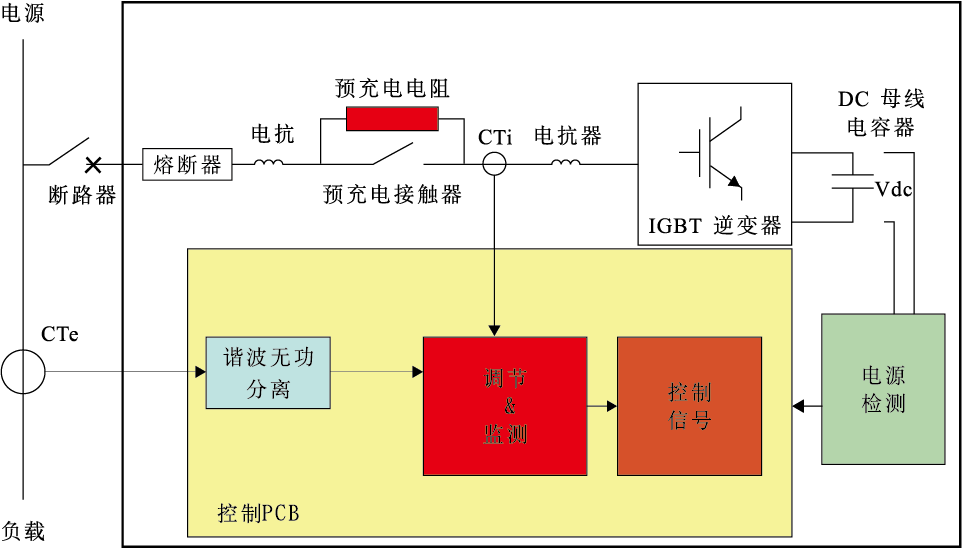

如上圖所示，斷路器合閘後，SVG首先通過預充電電阻對DC母線的電容器(qì♥)充電，這個過程會持續10秒鐘，防止上∞電後對DC母線電容器的瞬間沖擊。當母線電(d"iàn)壓Vdc到達額定值後，預充電接觸器閉合。當CEI-SVG失電時>，接觸器才會打開。

控制闆PCB通過CTe采集負載電流信号，諧波分離模塊将其中的基波成分移去後，所得到的無功及諧波成分送到調節和監控模塊。該模塊有兩個功能，一是可以産生調節無功容量及諧波電流給控制'(zhì)信号模塊；二是對系統所有功能進行監測。控制信号模塊産生驅動信号觸發IGBT變換器，向系統反送無功容量及諧波電流。

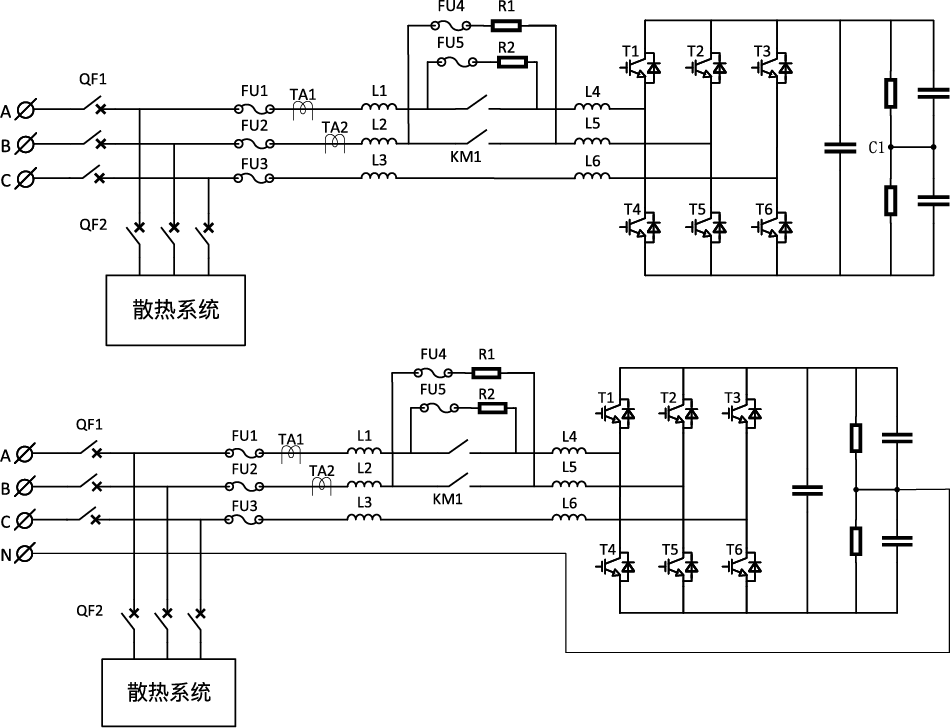

電氣原理圖（三相三線及三相四線）

執行标準

▶ GB/T 3859.1-1993 半導體變流器基本要求的規定；

▶ GB/T 13422-1992 半導體電力變流器 電氣試驗方法；

▶ IEEE519-1992 電源系統的諧波控制的推薦實施規範和要求；

▶ GB/T14549-93 電能質量-公用電網諧波；

▶ GB/5 18481-2001 《電能質量監測設備通用要求》；

▶ IEC61000-4-30 《測試和測量技術 電能質量測量方法》；

▶ GB/T15543-2008 《電能質量，三相電壓不平衡》

▶ GB12325-2008 《電能質量，供電電壓偏差》

▶ GB/T15576-1995 低壓無功功率靜态補償裝置總技術條件

▶ JB/DQ6141-86 《低壓無功功率補償裝置》

▶ JG/T417-2013 《建築電氣用并聯有源電力濾波裝置》

▶ YD/T 2323-2011 《通信用低壓并聯有源電力濾波器》

▶ JB/T 11067-2011 《低壓有源電力濾波裝置》

▶ DL/T 1216-2013 《配電網靜止同步補償裝置技術規範》

▶ GB/T 3797-2005 《電氣控制設備》

性能特點

高效濾波

選擇高速信号處理器，采用最優雙閉環控制技術，0₽.05ms動态響應速度，确保無功及諧波檢測準确、補償率高；設備自身具有(yǒuγ)完善的保護體制和智能控制方法，可以自動δ監測各部分的運行狀況，并根據溫度自動限流，保證裝置長期穩定運；同時避免與用戶系統發生(shπēng)諧振，最大限度保障用戶設備安全運行。

兼顧補償

在無功補償的同時，兼容諧波抑制，采用無功補償和諧波抑制的最優化策略，使用(yòn•g)戶電能質量的治理達到最優；獨特的控制算法确保二者之間完美的結合。

使用簡潔方便

顯示操作界面采用最新型觸摸屏，操作簡單方便；顯示界面可以實時顯示電壓、電流、無功及諧波等各參數；菜單設置靈活，≠可以選擇無功補償模式及無功諧波同時補償模式，通過軟件設定電流互感器變比及極∞性，根據需要設置目标功率因數以及輸出電流大小，并可≠以實時故障記錄和事件記錄。

無需進行複雜的電網分析，設計選型簡單，安裝和操作(✔zuò)容易，進線方式靈活，可選擇頂部進線方式或底部進線方式，若選配特制的變壓器，可(k©ě)以應用電壓等級更高的場合。

運行安全可靠

考慮嚴酷工業環境需求，器件均經嚴格篩選，核心部件都采購自國際知(zhī§)名廠家，電磁兼容設計，完善冗餘保護措施，确保裝置能(né∏ng)夠長期穩定運行。
