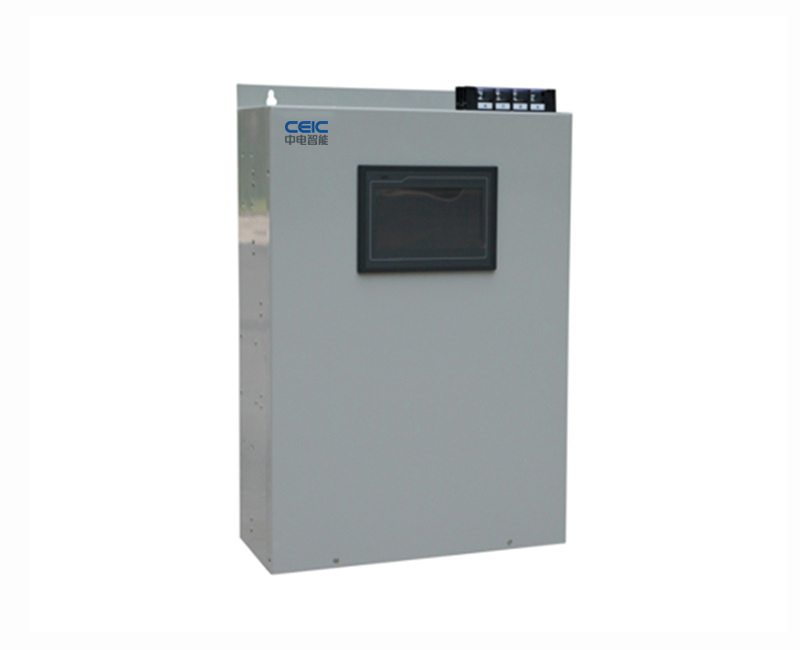

CEI-APF有源濾波器

諧波危害

随著電力電子技術的廣泛應用和發展，電(dγiàn)力系統中非線性負載日益增多，如整流器、變頻器、UPS、家σ用電器及計算機等。這些非線性負載會産生諧波電流并 注入到電網中，使電網中的電壓波形産生畸變，從而造成電網的諧波“污染&r€dquo;。另外，沖擊性、波動性負載，如電弧爐、焊接設備等在運行中不僅會産生大量的高→(gāo)次諧波，而且會使電壓波動、閃變、三相不平衡日趨嚴重，危害電網的安×全運行。電網的諧波污染所産生的後果較為嚴重，概括起來主要有以下幾個β(gè)方面：



對供電設備的危害

▶  電力變壓器和發電機損耗增大，産生過熱，降低輸出功率；

▶  電纜過熱，絕緣老化；

▶  保護裝置産生誤動、拒動，直接危及電網的安全運行；

▶  電抗器、電力電容器過流發熱，甚至燒毀；



對用電設備的危害

▶  伺服電機産生脈動，交流電機産生振動，噪音增大，甚至燒毀；

▶  晶閘管觸發裝置發生觸發錯誤，導緻設備出現故障；

▶  電網中廣泛使用的各種儀表，如電壓表、電流表、功率表和電度表等産生←(shēng)誤差；

▶  對通訊系統産生幹擾，降低信号的傳輸質量，破壞信号的正常傳遞，甚至損壞通信設備；

▶  照明設備和顯示器産生閃爍；



對電網的危害

▶  諧波電流在電網中流動，增加電網損耗，影響電網及各種電氣設備的經濟運行(xín♦g)；

▶  大大增加了電網中發生諧振的可能(né™ng)，而導緻過電壓或過電流，引發嚴重的事故；

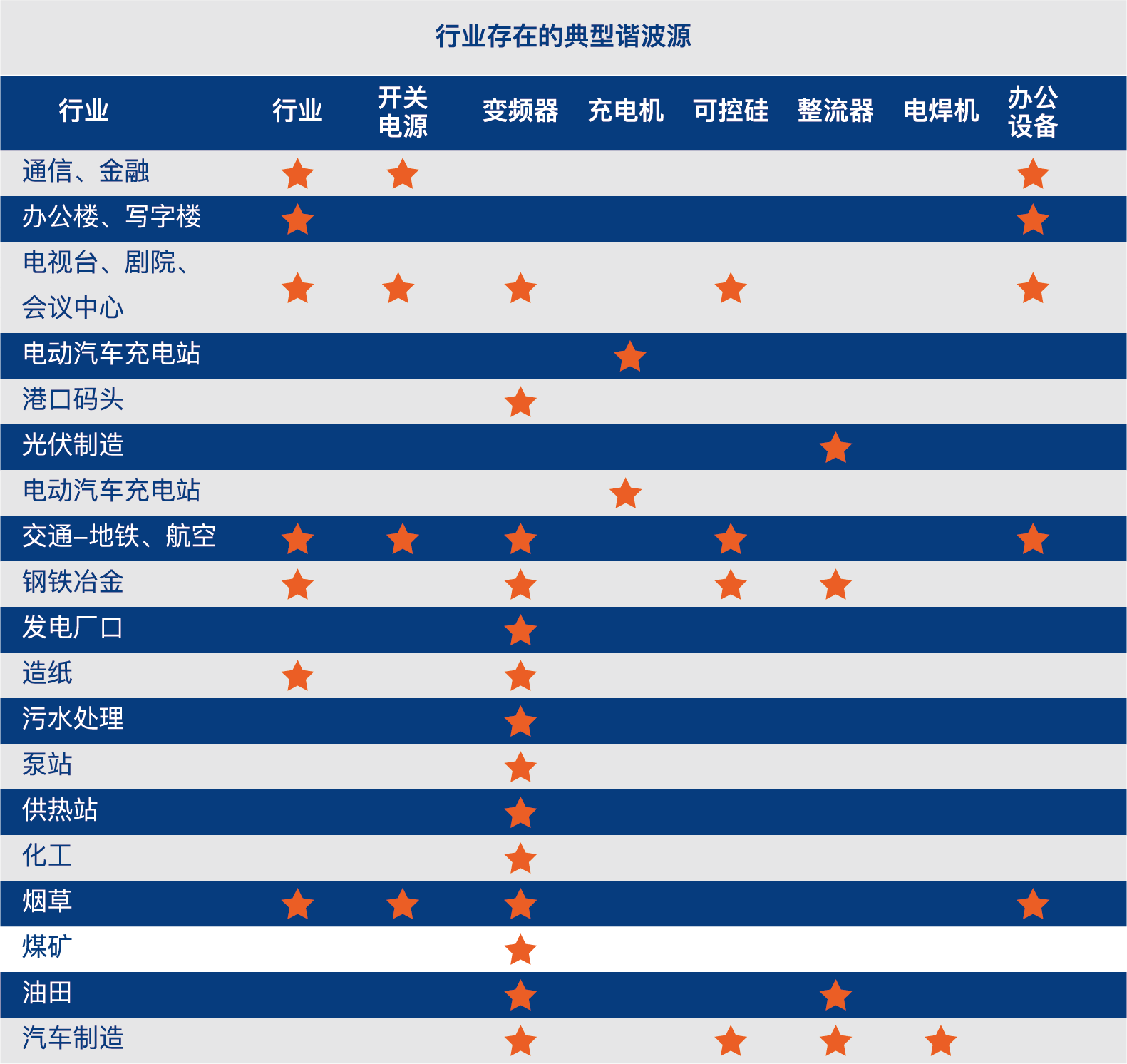

行業存在的典型諧波源

與此同時，生産、生活過程的自動化和智能(né≥ng)化以及各種複雜的精密設備，對電能質量也提出了更高的要求，因此諧波治理( lǐ)已成為電力系統亟待解決的問題。



諧波治理的意義

▶  減少諧波造成的損耗，節能增産，保護環境，減少諧波污染公共電網；改善供電系統電網效率和∞電力品質；

▶  減少供電系統變壓器、斷路器的擴容投資，相對(αduì)增加變壓器供電容量；

▶  諧波指标滿足國家标準要求，其他電能(nπéng)質量指标有效改善；

▶  保護用電設備，減少設備維修及更換，延長用電設備的壽命；保證通訊、網絡✔設備等的正常運行；



技術原理

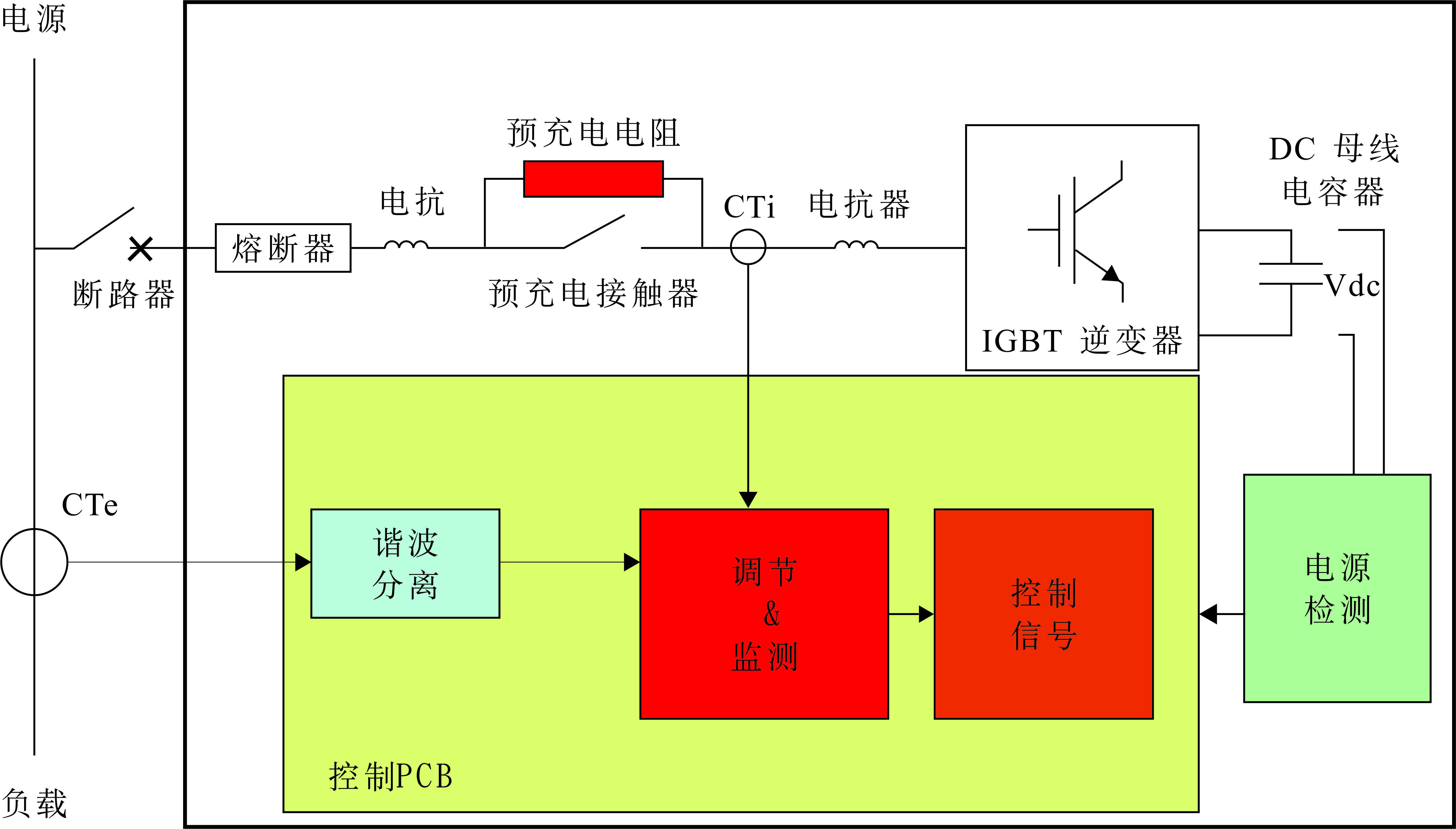

如上圖所示，斷路器合閘後，CEI-APF首先通過預充電電(diànα)阻對DC母線的電容器充電，這個過程會€持續10秒鐘，防止上電後對DC母線電容器的瞬間沖擊。當母線電壓Vdc到γ達額定值後，預充電接觸器閉合。當CEI-APF失電時，接觸器(★qì)才會打開。

控制闆PCB通過CT采集負載電流信号，諧波分離模塊将其中的基波成分移去後，所得(d∞e)到的諧波成分送到調節和監控模塊。該模塊有兩個功能，一是(s≥hì)可以産生調節諧波電流給控制信号模塊；二是對系統所有功能進行監測。控制信号模塊産​生驅動信号觸發IGBT變換器，向系統反送補償諧波電流。



效果解析

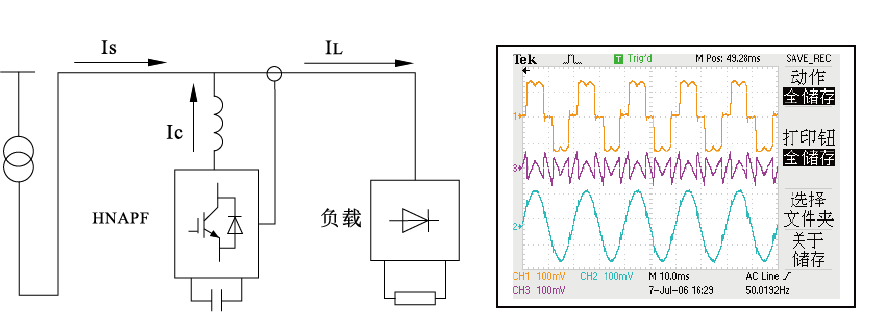

六脈波整流設備是工業系統中應用最為普遍的非線性負載，其諧波主要為5、7、11、13×次。下圖為CEI-APF系列有源電力濾波器在六脈波整流設備應用實例，圖中黃(★huáng)色為補償前錄波電流，紫色為補償電流，藍色為補償後錄波電流∑，通過CEI-APF投入前後諧波含量對比可以看出，CEI-APF有源電≤力濾波器有強大的諧波抑制能力。

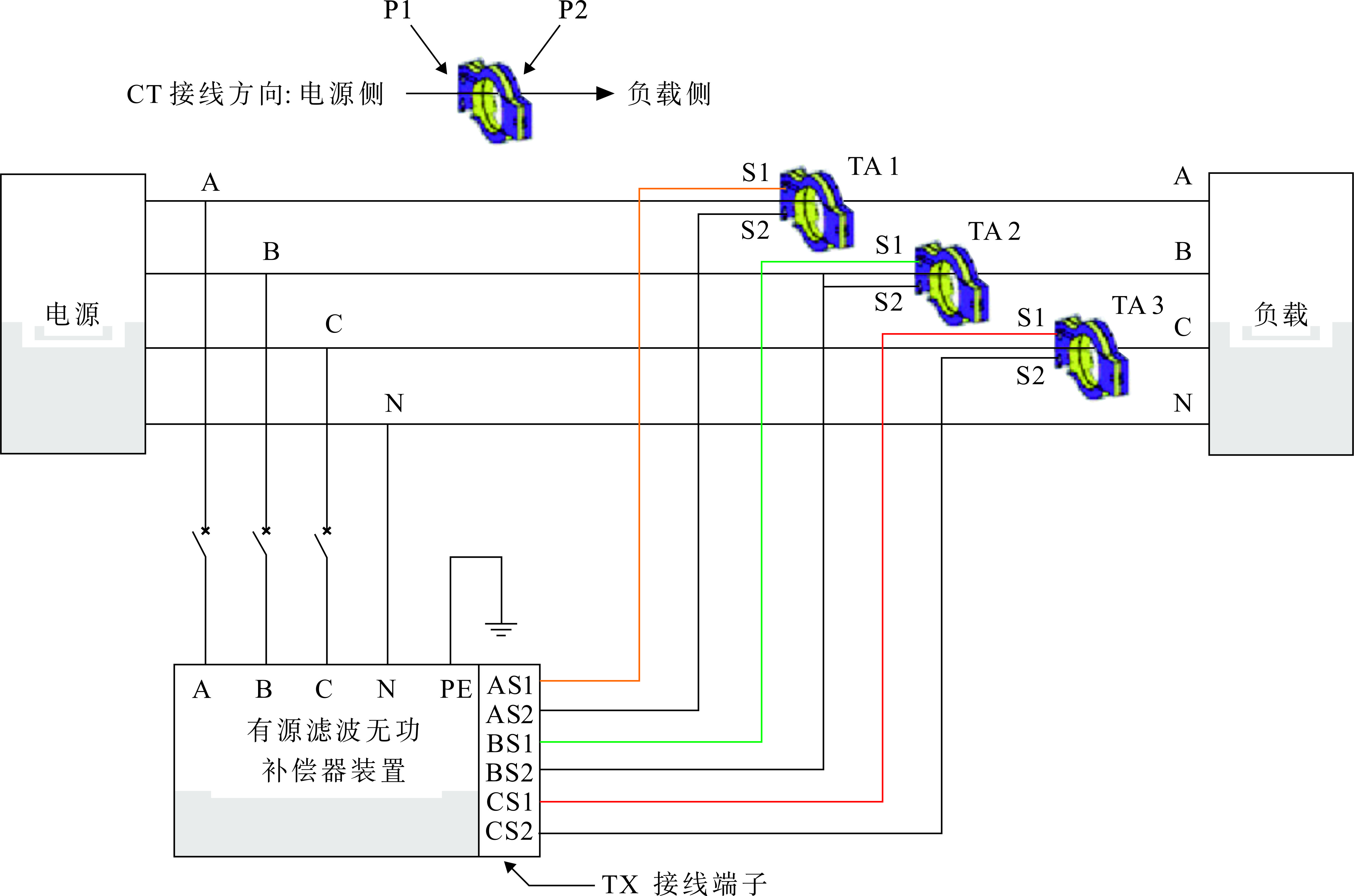

電氣原理圖（三相四線）





執行标準

▶  GB/T 3859.1-1993  半導體變流器基本要求的規定；

▶  GB/T 13422-1992  半導體電力變流器 電氣試驗方法；

▶  IEEE519-1992 電源系統的諧波控制的推薦實施規範和要求；

▶  GB/T14549-93 電能質量-公用電網諧波；

▶  GB/5 18481-2001《電能質量監測設備通用要求》；

▶  IEC61000-4-30 《測試和測量技術 電能質量測量方法》；

▶  JG/T417-2013 《建築電氣用并聯有源電力濾波裝置》

▶  YD/T 2323-2011 《通信用低壓并聯有源電(di±àn)力濾波器》

▶  JB/T 11067-2011 《低壓有源電力濾波裝置》

▶  DL/T 1216-2013 《配電網靜止同步補償裝置技術規範》

▶  GB/T 3797-2005 《電氣控制設備》



技術原理



高效濾波

選擇高速信号處理器，采用最優雙閉環控制技術，0.1ms動态響應速度，确保諧波檢測準确、濾除率高♦(gāo)，同時濾波範圍廣，可同時濾除2次到50次的諧波電流；設備自身(shē∑n)具有完善的保護體制和智能控制方法，可以自動監測各部分的運行"狀況，并根據溫度自動限流，保證裝置長期穩定運行；同時避免與用戶系統發生諧振，最大限度保障用戶設備↓安全運行。

兼顧補償

在濾波同時，兼容大範圍的無功功率補償（感性和容性），采用諧波α和無功補償的最優化策略，使用戶電能質量的治理(∑lǐ)達到最優；可以與傳統的無源濾波補償裝置組合使用，獨特的控制算法确保二者之間(™jiān)完美的結合。

使用簡潔方便

顯示操作界面采用最新型觸摸屏，操作簡單方便；顯示界面可以實時顯示電壓、電流、諧波等各參數；≥菜單設置靈活，可以選擇消諧模式、無功補償模式或諧波無功同時補償模式，通過軟件設定電流互感器變比及極性，根據需要₩(yào)設置目标功率因數以及輸出電流大小，并可以實時故障記錄和事件記錄。

無需進行複雜的電網分析，設計選型簡單，安裝和操作容易，進線方式靈活，可選擇頂部進線方式或底部進線方式，若選配特制(‍zhì)的變壓器，可以應用電壓等級更高的場合。

運行安全可靠

考慮嚴酷工業環境需求，器件均經嚴格篩選，核心部件都采購自國際知(z hī)名廠家，四級電磁兼容設計，完善冗餘保護措施，确保裝置能夠長期穩定運♣行。

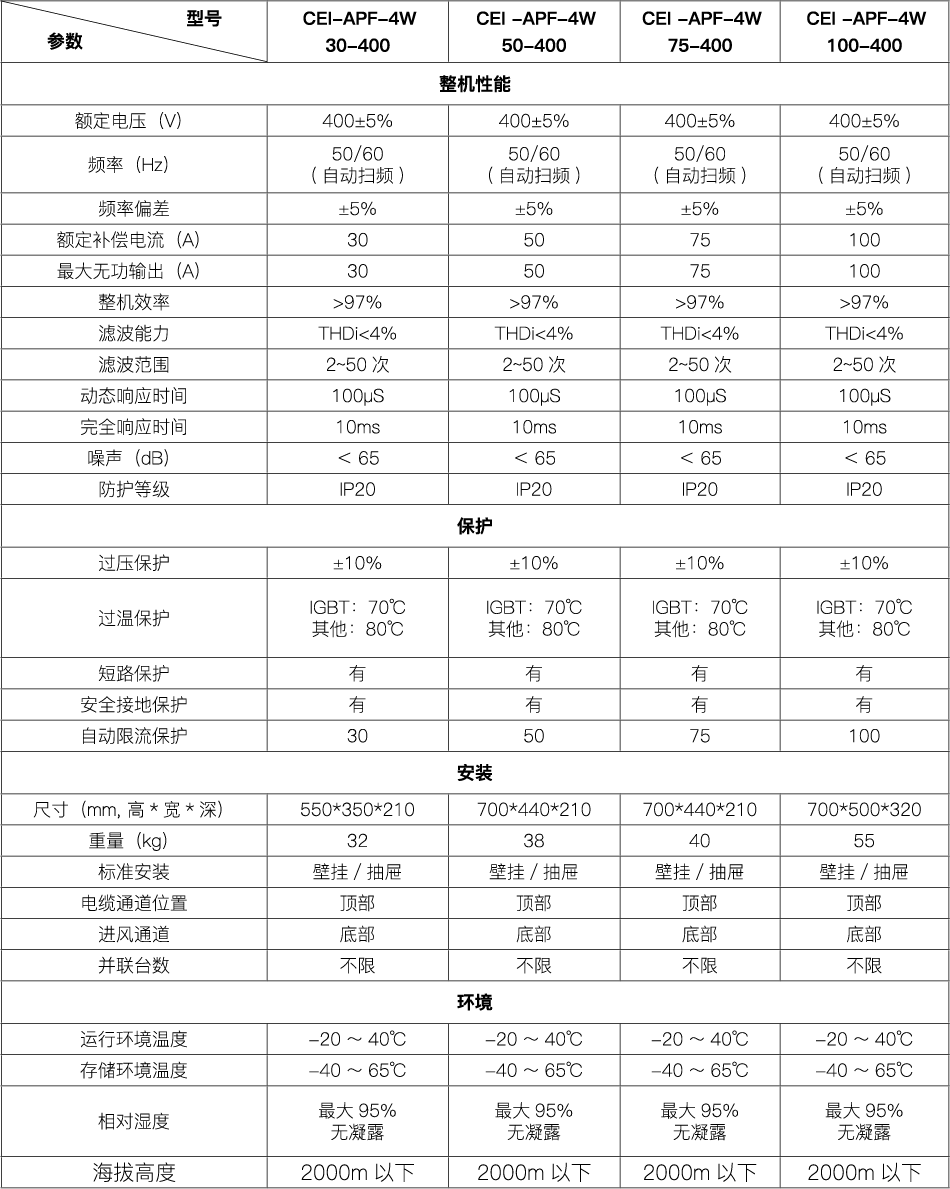

技術原理

▶  25~ 300A全系列産品

▶  模塊、機櫃兩種結構模式

▶  諧波、無功及不平衡負載三種補償模式

▶  大于97%工作效率，損耗小

▶  全數字控制方式

▶  同時濾除2~50次諧波，也可選擇特定次數諧波濾除

▶  響應時間 <100μs ，全響應時間 <10ms（1/2周波）

▶  快速FFT及瞬時無功等五種算法模式

▶  7英寸全功能觸摸屏監控系統

▶  可以實現相同及不同型号間有源濾波器無限并聯
