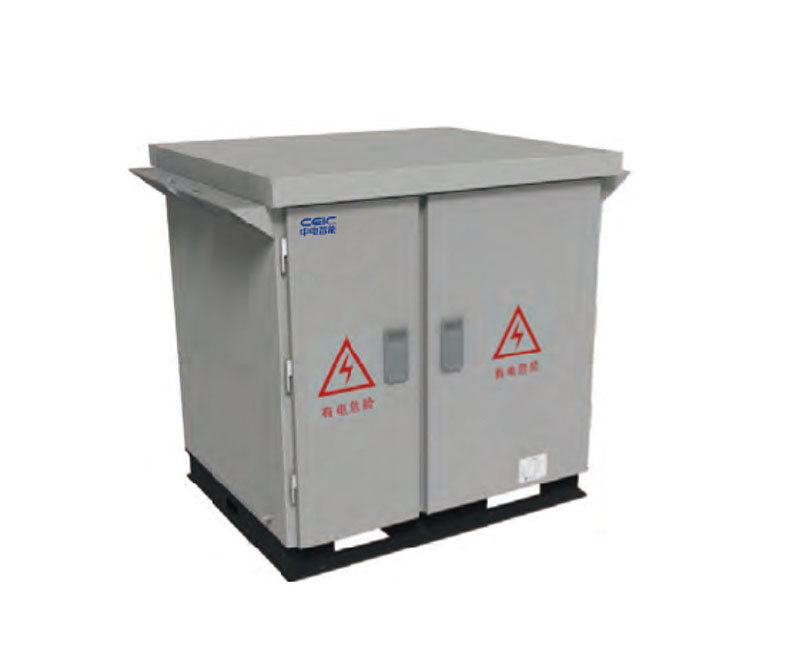

CEI-UPQC 配電台區電能質量綜合治理産品

CEI-UPQC關鍵技術

●動态實時穩壓

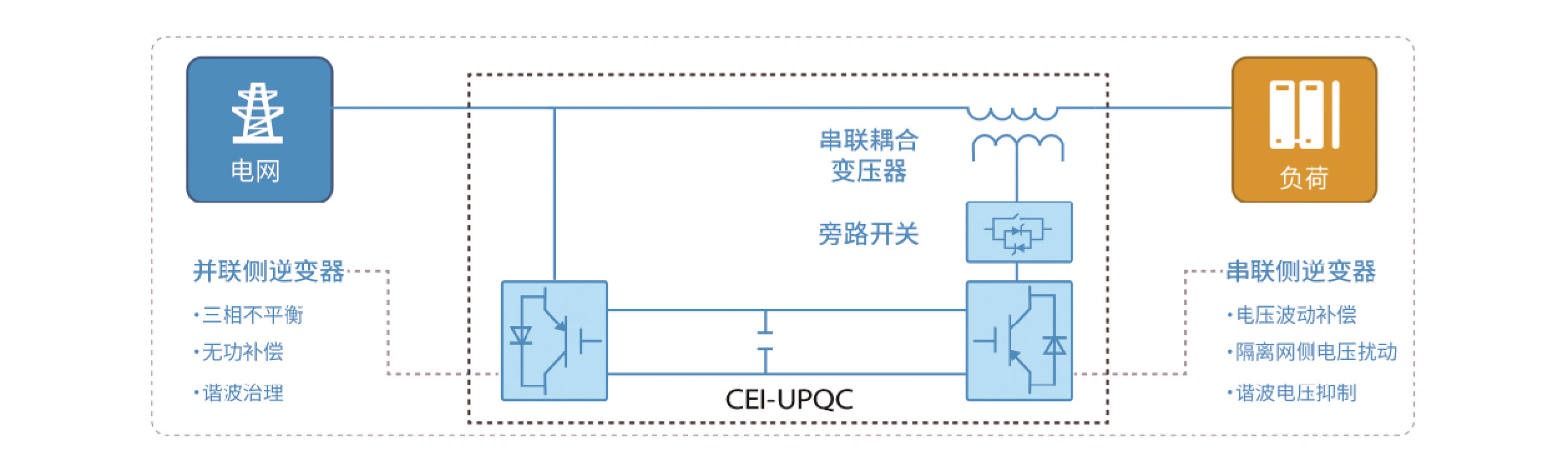

串聯側逆變器通過調節隔離變壓器的副邊電壓來實現負載側電壓的調節與閉環控制&(zhì),主要用于保證負載側電壓穩定在設定值上,除了解決電壓波動較大之外,同時串 聯側還可用幹消除負載供電側的電壓質量問題:電壓諧波超标、電壓三相 (xiàng)不平衡、功率因數低下等。
●綜合電能質量治理
并聯側逆變器主要用于解決負載側電流的電能質量問題≈:三相不平衡補償、無功補償和低次諧波補償。
●“三合一”解決方案:CEI-UPQC=無功補償+穩壓+三相(xià♥ng)電壓電流不平衡+諧波治理(選配)

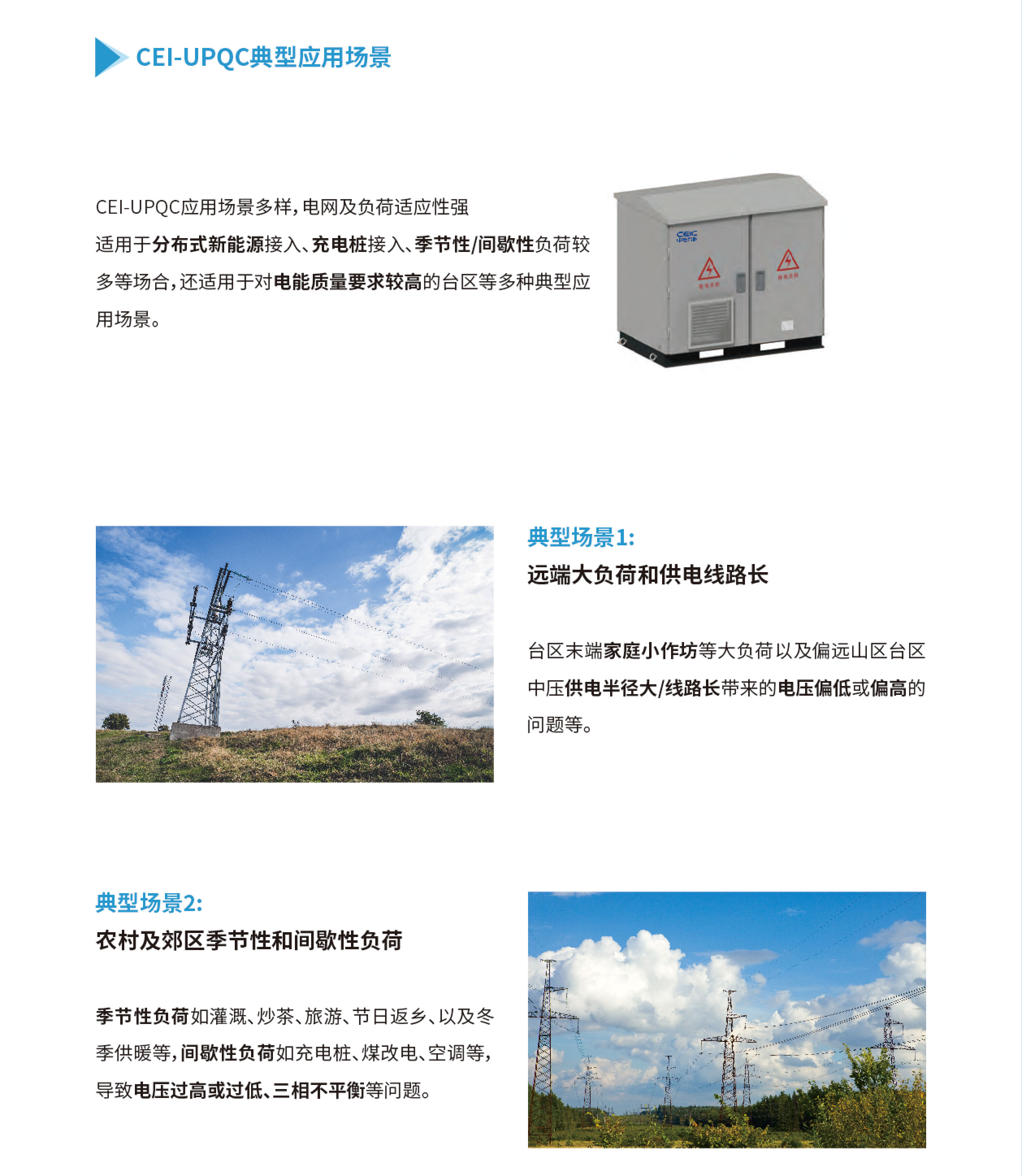

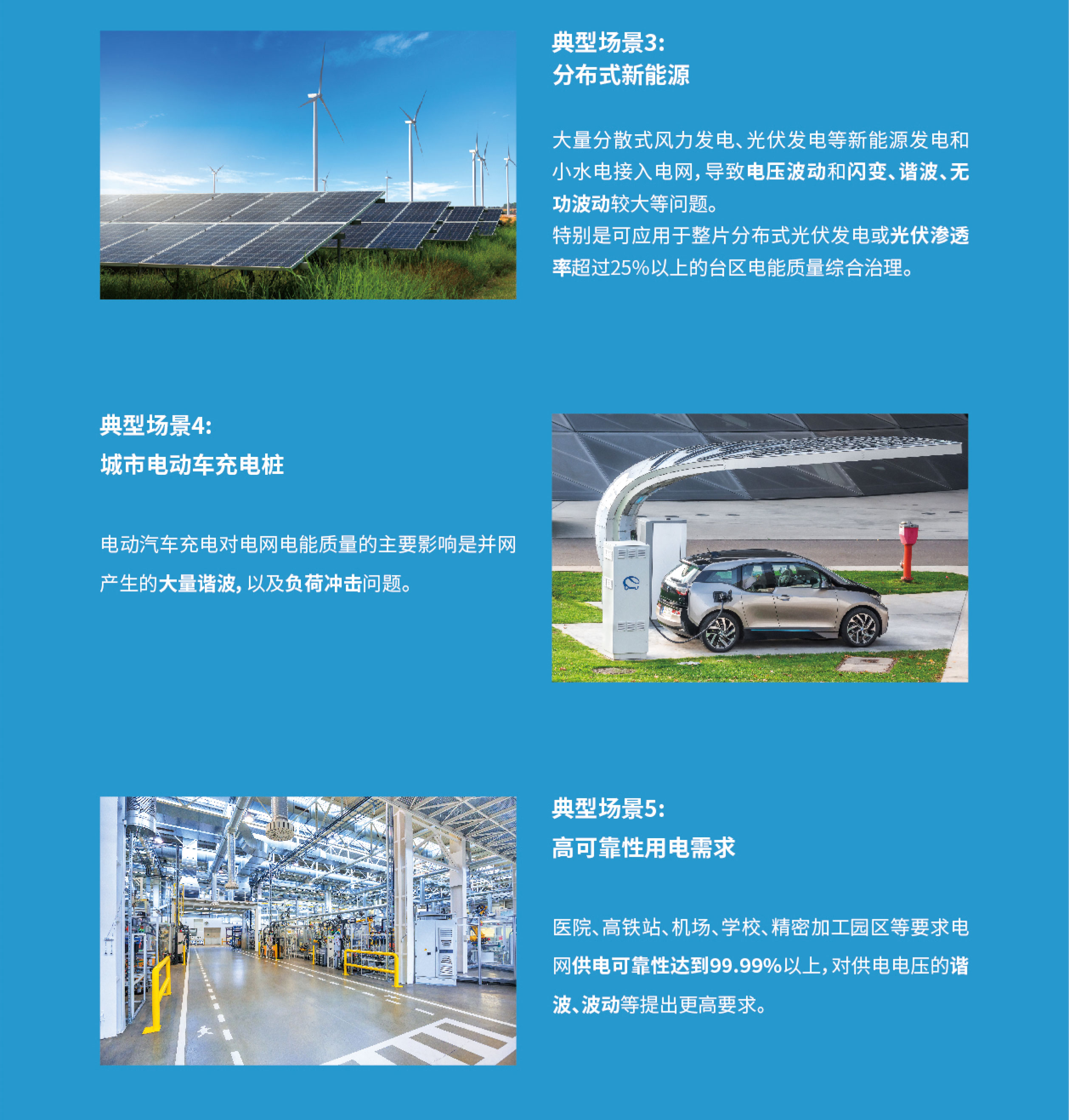

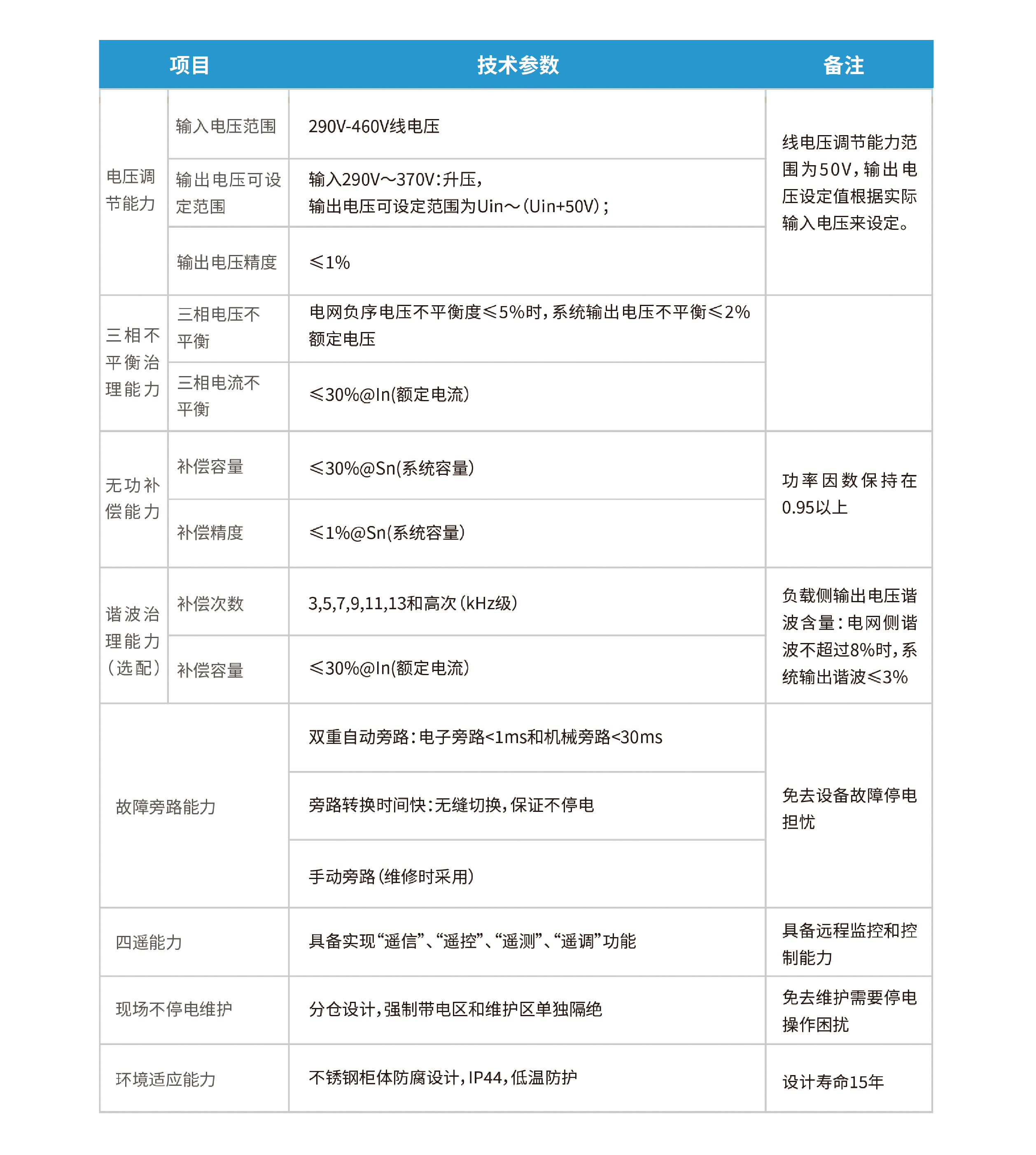

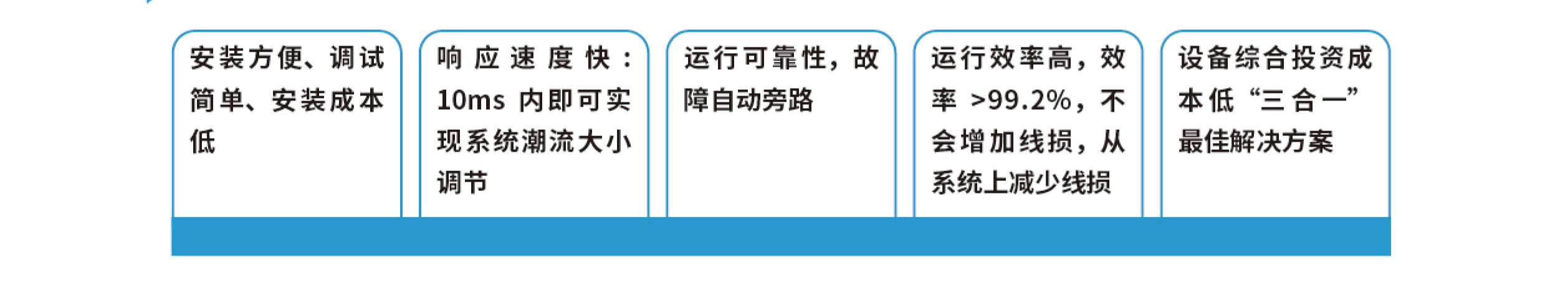

CEI-UPQC技術優點

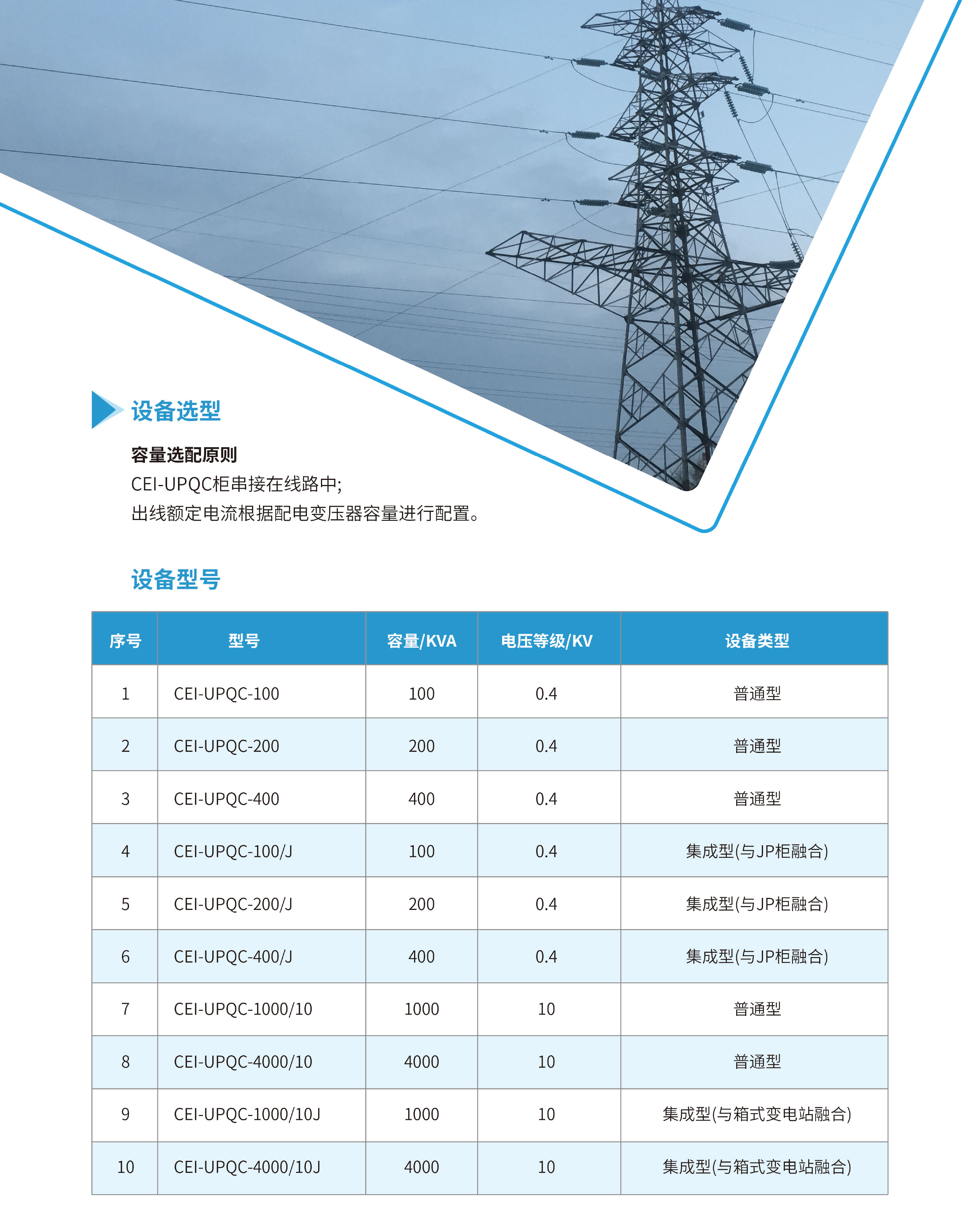

典型設計

典型架構

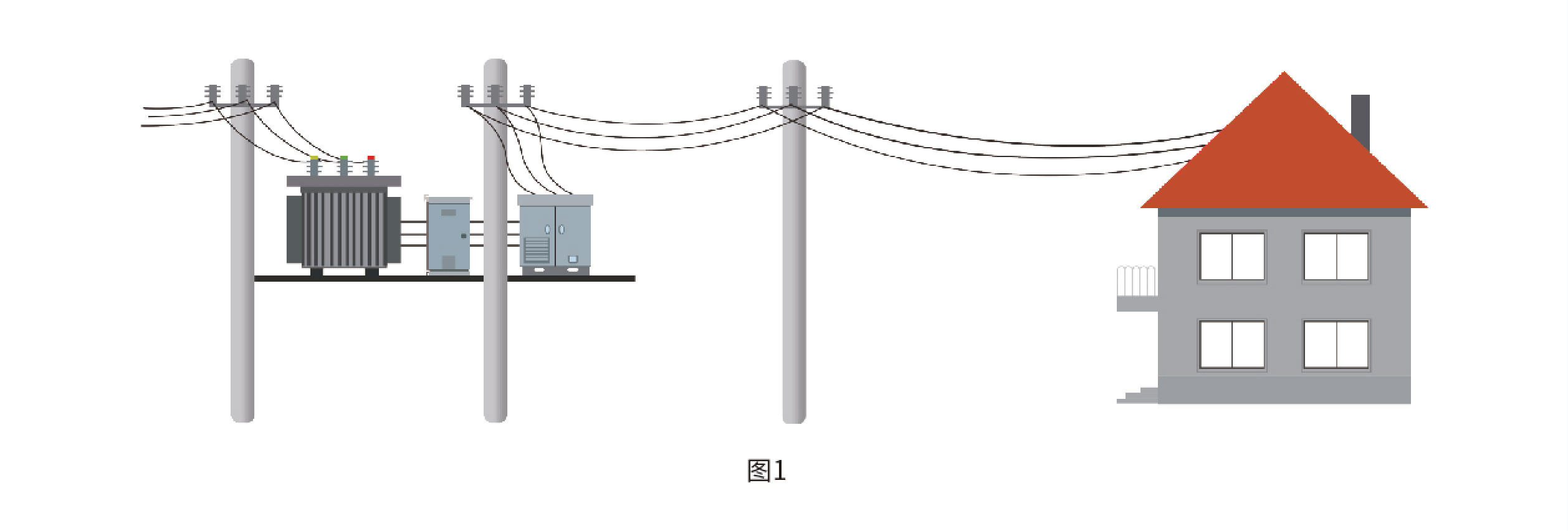

典型架構1--低壓集中治理結構（見圖1)
結構特點:CEI-UPQC直接串接在台區綜合配電櫃出口和負荷之間,結構簡單,安裝便捷§。
應用場景∶低壓台區變壓器出口存在兩種及以上的(dδe)電能質量問題時,對整個台區進行電能治₹理。

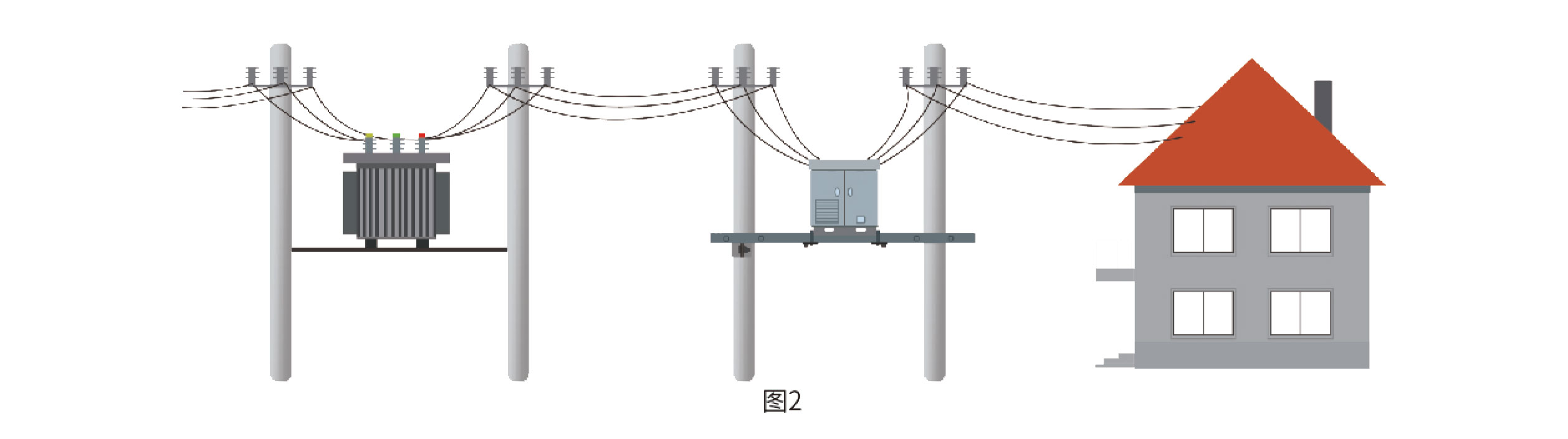

典型架構2-低壓分支線路單獨治理（見圖2)
結構特點:CEI-UPQC直接串接在配電網分支線路和負荷之間,結構簡單,安裝便捷。
應用場景∶低壓分支供電半徑長,分支線路存在兩種及以上的電£(diàn)能質量問題時,對後級輸電線路進行治理。

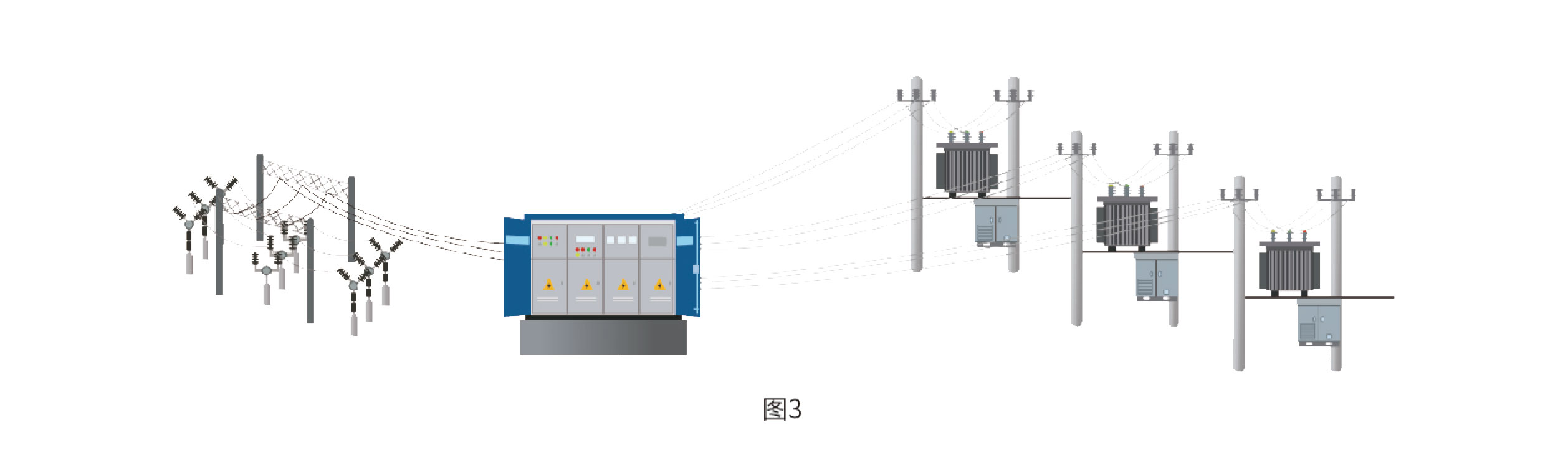

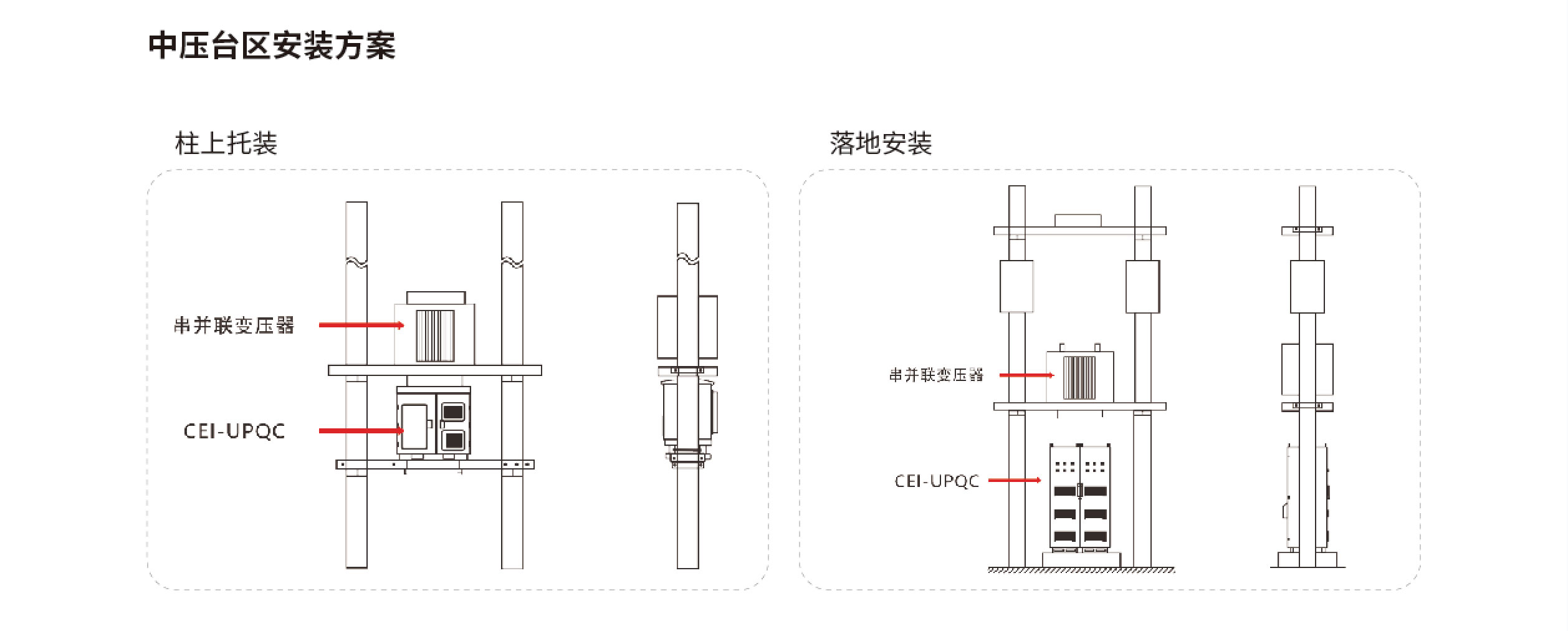

典型架構3-中壓治理（見圖3)
結構特點:CEI-UPQC直接串接在中壓配電變壓器下口/分支線路×和負荷之間,結構簡單,安裝便捷。
應用場景∶中壓10kV或35kV供電線路長,<存在壓降大、線損高、末端供電電壓低等問題，采用CEl-UPQc在中壓線路中 間或末端,實現穩壓、提高功率因數,既可以解決供電電壓低問題,還可(k₩ě)以實現中壓末端功率因數補償至0.95 以上,減少中壓線損。

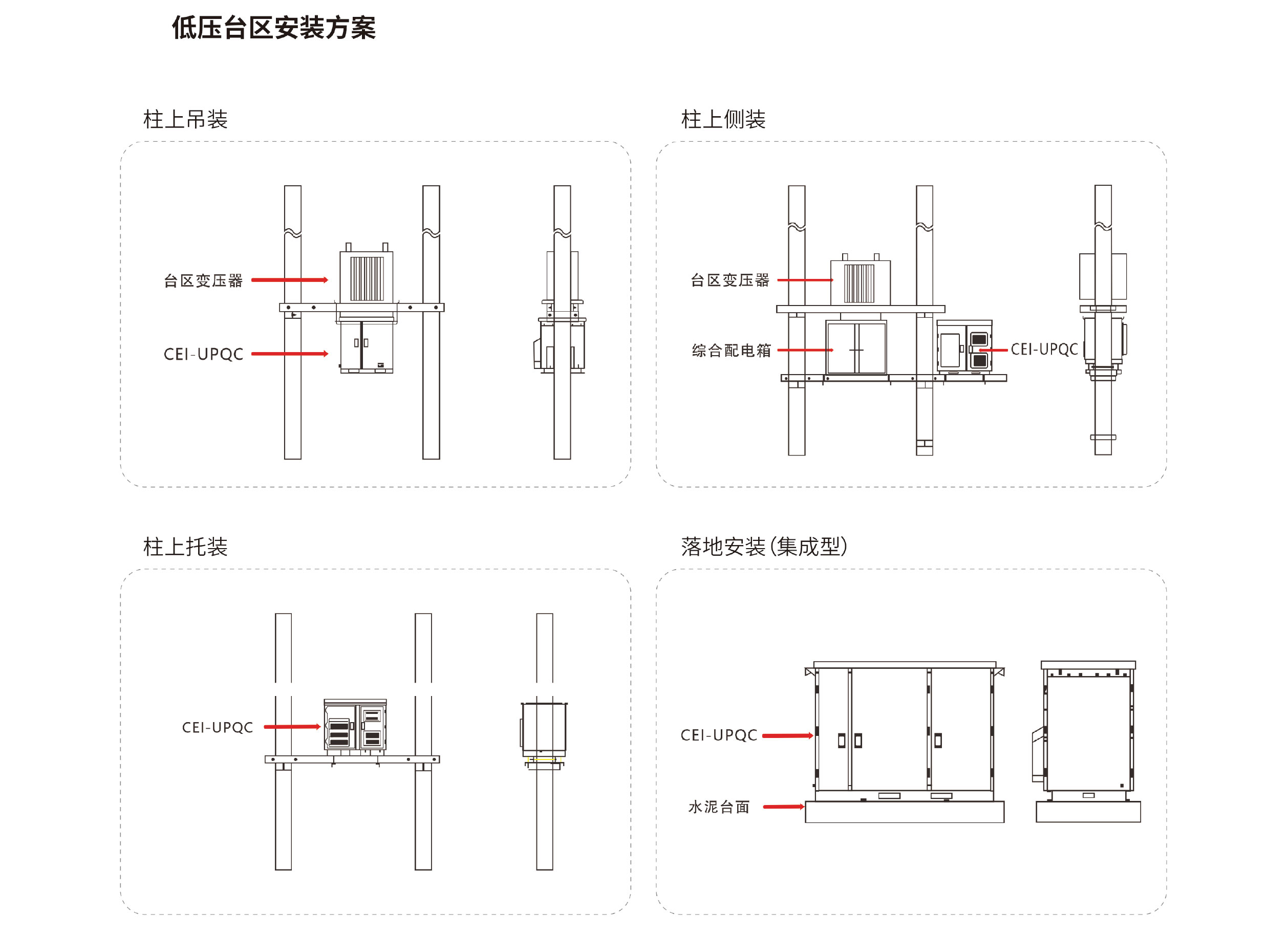

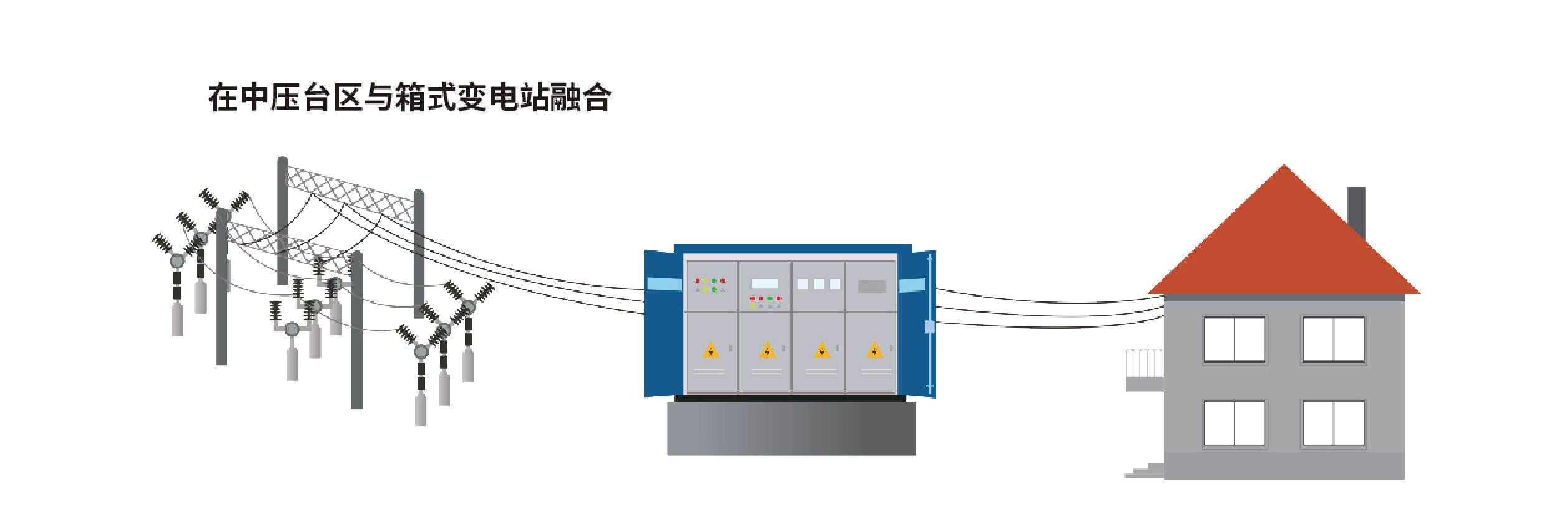

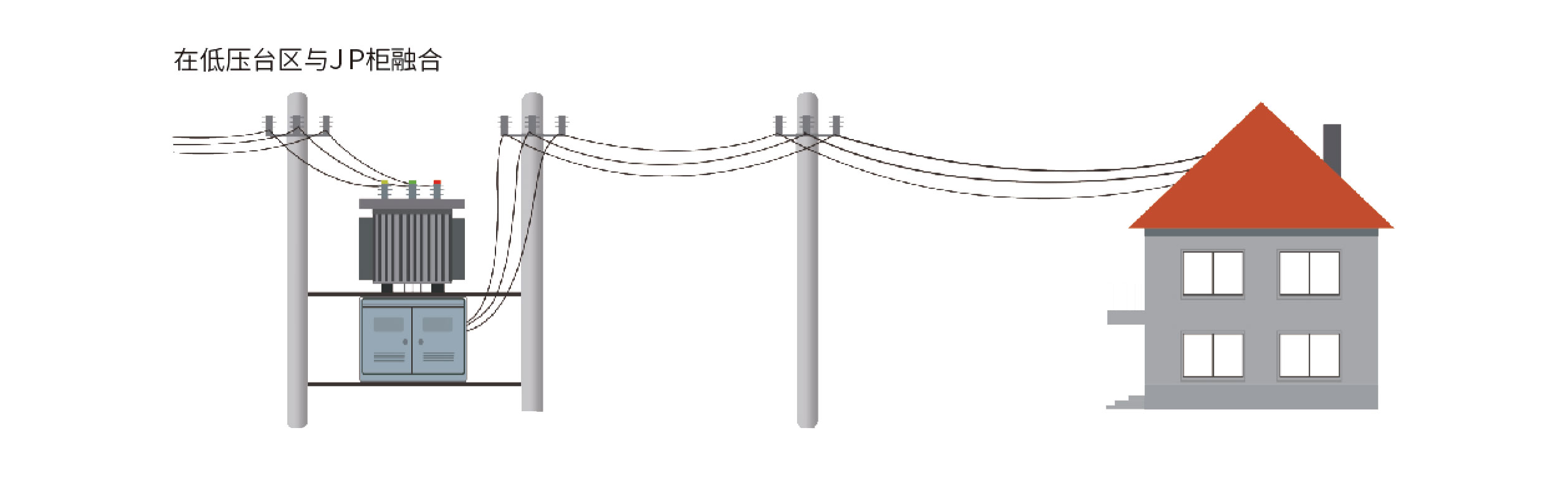

治理方案融合拓展-與JP櫃或箱變融合
