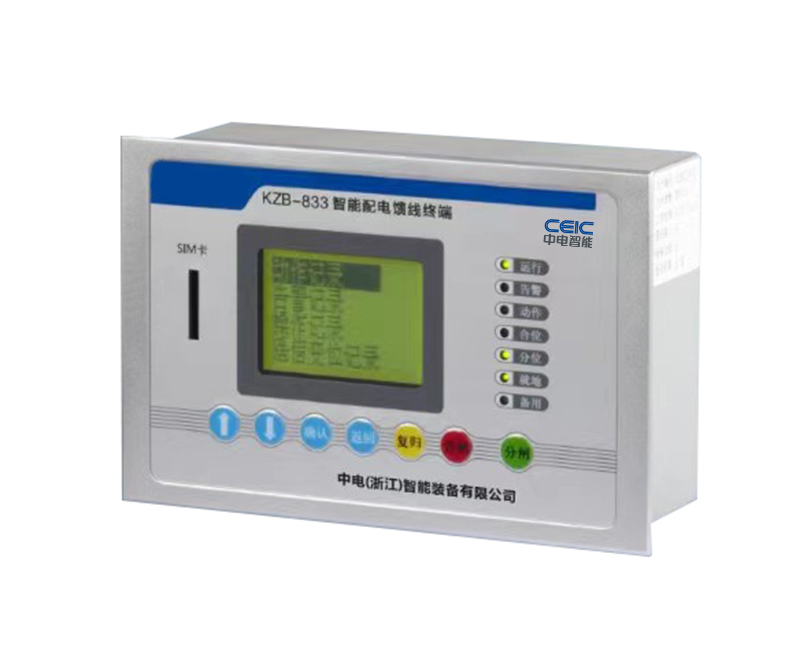

KZB-833-智能分界開關控制器/面闆式FTU
産品描述
參數
技術參數
功能特點
1.保護功能 a)相間短路保護(三段過流保護) b)接地保護 C)過負荷保護 d)重合閘 e)後加速保護 f) 缺相(斷線)保護 g) PT斷線檢查 h)非電量保護 2.測量控制 a) 8路遙信開入采集 b)測量參數IA. IB. IC. 10. UP等 c)遠方遙控分閘、合閘 d)手持遙控器就地分閘、合閘 e) SOE記錄 f)備用電源管理(選配) g) UPS功能(後備電源是AC220V時) 3.通訊網絡 a) 485通訊 |
4.沖擊電壓 a)裝置的導電部分與地之間，在規定的試驗大氣條件下，能耐受 幅值為5kV的标準雷電波短時沖擊檢驗。 5.絕緣性能 a)絕緣電阻:裝置所有電路與地之間絕緣電阻在标準試驗條件✔(jiàn) 下，不利于100MQ ; b)介質強度:裝置所有電路與地之間介質強度能耐受交流 50Hz，電壓2kV (有效值)， 曆時1min試驗，而無絕緣擊 穿或閃絡現象。當複查介質強度時，試驗電壓值為規定 的75%。 6.電磁特性 a)靜電抗擾性試驗 IEC255-22-2 Level4 b)輻射抗擾性試驗 IEC255-22-3 Level 3 c)電快速瞬變脈沖群抗擾性試驗IEC255-22-1 Level 4 d)傳導射頻幹擾試驗 IEC255-22-1 Level 3 |
饋線自動化監控裝置采用高性能 32 位微處理器為硬件(jεiàn)開發平台，高效嵌入式
實時操作系統為軟件開發平台：
CPU
采用最新推出的超高性能數字信号控制器，具有浮點運算能力和增強的 DSP 處
理指令；高達 1M 字節的片上閃存和高達 196K 字節的內嵌 SRAM；片內資源的訪問周
期真正達到單周期指令訪問，以 168MHz 速度運行時可達到 210DMIPS 的處理能力；
此外還具有靈活的外部存儲器接口和豐富的內(nèi☆)置外設功能。
存儲擴展
外擴 2M 字節高速 SRAM；外擴 64M 字節大容量 FLASH。可存儲記錄位置、故障遙
信變位 SOE 等事件順序記錄。
模拟輸入量采集
模拟輸入量可通過裝置內含的高隔離、高精度 CT/PT 将強電信号不失真地轉變
為內部弱電信号。經抗混叠濾波處理後進入 A/D 芯片進行模數變換。♠
精度：
開關量輸入
開關量輸入經抗幹擾濾波後，由光耦隔離變換輸入到裝置中。外部開關輸入可
為幹接點或濕接點，裝置定期掃描開關量。為消除遙信誤報，裝置采用軟件防抖算
法。
指示燈
本裝置CPU闆設計有6個指示燈，用于表明當前的各種狀态。
運行燈：
正常時每秒閃爍 1 次。上電時運行燈大(d∞à)約每秒閃爍 2 次說明裝置為第一次
初始化，一般出現在首次上電或者裝置未安裝紐扣電池時。當運行燈快速
閃爍時表示裝置正在寫 FLASH，一般在修改參數時出現。
異常燈：
正常不亮，亮了說明自檢時發現錯(cuπò)誤，可通過維護軟件在“操作記錄”ε中
查看具體錯誤原因。
故障燈：
正常不亮。任一線路有故障時亮（∑相間故障或接地故障），複歸時間到或外部觸發£複歸時滅。
告警燈：
正常不亮。電壓越上限，電壓越下限，過負荷指示燈亮(li♥àng)。
狀态 1：
可編程狀态指示，可根據用戶需要進行定義。
狀态 2：
可編程狀态指示，可根據用戶需要進行定義。
6 個燈同時閃爍，說明裝置正在升級固件程序。切記：升級過程中不能斷
電或複位。
運行燈和異常燈同時閃爍，說明 SRAM 故障。
故障檢測
本裝置具有豐富的故障檢測功能，默認可實現電壓越上限、電(di¶àn)壓越下限、零序
電壓越限、過流一段、過流二段、零序過流、過負荷等功能，需要其它故↔障檢測功
能需在訂貨時預先說明。過流一段、過流二段、零序過流屬于故障信息，檢測到這
三種信息則故障燈亮。電壓越限、過負荷屬于告警信息（零序電壓告警一般不♥(bù)要，
默認不配置），檢測到這些信息則告警燈亮。
零序：零序電壓和零序電流可直接由外部零序 CT 或零序 PT 采集，也可由三相
電壓或三相電流計算獲得。
壓闆：故障檢測功能固定有軟壓闆，隻在軟壓闆為合的狀态下才啓動故障檢測→
功能。故障檢測軟壓闆可由專用的遙控量來控制分(✘fēn)合狀态。
出口：當裝置檢測到某條線路有故障時，對應的狀态遙信置合位。此時(βshí)是否出
口跳閘，由參數決定，默認是不跳閘的。DTU 的故障檢測一般都是隻發信不跳閘的，
如果有項目需要故障跳閘，請務必和用戶溝通好是否真的要故障跳閘功 能。
可靈活投退各功能及設置定值。
維護
提供專用的維護軟件，運行人員可通£(tōng)過以太網或串口維護接口在本地或主站等
遠方對其進行維護，實現硬件參數配置、采樣整定、實時數據♠查看、曆史記錄分析
等功能。
如上圖，若通訊參數正确，維護軟件打開後自動實時刷新，主窗口顯©示所連接 DTU 的模拟量輸 入、開關量輸入等測量數據、SOE 及故障動作₽信息。 遙信：當有 24V 正電接入遙信，對應遙信的 LED 燈是否點亮(lià₽ng)，同時維護軟件實 時界面的遙信狀态為紅色顯示為合。 遙測：實時顯示全部的§模拟量輸入值及其它計算測量值，及電度，單位和量綱 都和實際一緻。 SOE：若有(yǒ♠u)遙信反轉，則右上方 SOE 窗口實時産生當前最新的 SO®E 記錄，SOE 記 錄包括遙信名稱，變位時間，及事項。 故障記錄：若有故障事件發生，則ε右下方故障信息窗口實時産生當前最新的故 障記錄，故障記錄包括保護元件名稱，事項，若為動作( zuò)/啓動事項則還記錄故障值， 以及對應故障時間。
