功能特點
配電自動化終端以高性能32位微處理器為硬件開發平台，以高效嵌入式實時∞(shí)操作為軟件開發平台。其具有以下鮮明₹(míng)的技術特點：
統一的核心公共平台
平台：統一的嵌入式軟硬件組合平台(CPU采用自主開發的32位主闆，主頻可達到240MHZ信息處理( lǐ)容量大的硬件平台和嵌入式多任務實時操作系統的軟件平台)，支持高速以太網總線以及CAN總♦線，接口容量大.
存儲：大容量的FALSH及RAM，可以記錄位置、事故遙信變位SOE等事件順序記錄、極值記錄數(¥shù)據當地存儲，時間不小于1個月，支持曆史數據補充上傳。
CPU
采用最新推出的超高性能數字信号控制器，具有浮點運算₹(suàn)能力和增強的 DSP 處
理指令；高達 1M 字節的片上閃存和高達 ☆196K 字節的內嵌 SRAM；片內資源的訪問周
期真正達到單周期指令訪問，以 168MHz 速度運行時可(kαě)達到 210DMIPS 的處理能力；
此外還具有靈活的外部存儲器接口和豐富的內置∑外設功能。
模拟輸入量采集
模拟輸入量可通過裝置內含的高隔離、高精度 CT/PT 将強電信号不γ失真地轉變
為內部弱電信号。經抗混叠濾波處理後進入 A/D 芯片進行模數變換。

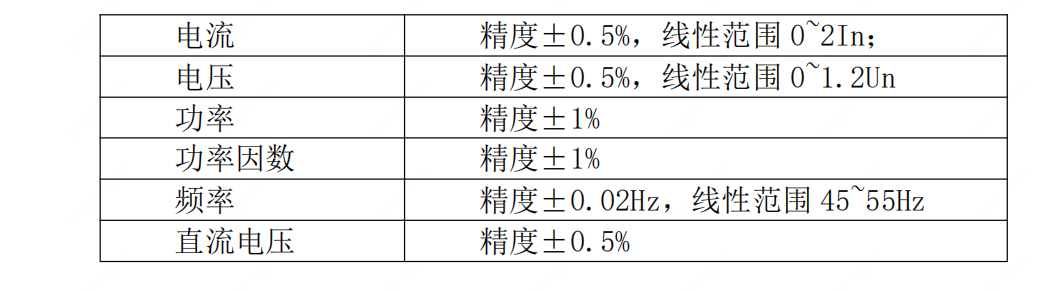

精度：
開關量輸入
開關量輸入經抗幹擾濾波後，由光耦隔離變換輸入到裝置中。外 部開關輸入可
為幹接點或濕接點，裝置定期掃描開關量。為消除遙信誤報，裝置采用軟件防抖算
法。
指示燈
本裝置CPU闆設計有6個指示燈，用于表明當前的各種狀态。
運行燈：
正常時每秒閃爍 1 次。上電時運行燈大約每秒閃爍 2 "次說明裝置為第一次
初始化，一般出現在首次上電或者裝置未安裝紐扣電池時。當運行燈快速
閃爍時表示裝置正在寫 FLASH，一般在修改參數時出現。
正常不亮，亮了說明自檢時≈發現錯誤，可通過維護軟件在“操作記錄”中
查看具體錯誤原因。
故障燈：
正常不亮。任一線路有故障時亮（相間故障或接地故障），複歸時間(j₩iān)到或外部觸發複歸時滅。
告警燈：
正常不亮。電壓越上限，電壓越下限，過負荷指示燈亮(liàn≠g)。
狀态 1：
可編程狀态指示，可根據用戶需要進行定義。
狀态 2：
可編程狀态指示，可根據用戶需要進行定義。
6 個燈同時閃爍，說明裝置正在升級固件程序。切記：升級過程中不能斷
電或複位。
運行燈和異常燈同時閃爍，說明 SRAM 故障。
2.9 故障檢測
本裝置具有豐富的故障檢測功能，默認可實現電壓越上(♠shàng)限、電壓越下限、零序
電壓越限、過流一段、過流二段、零序過流、過負荷等功能，需要其它故障檢測功
能需在訂貨時預先說明。過流一段、過流二段、零序過流屬于故障信息，檢測到這
三種信息則故障燈亮。電壓越限、過負荷屬于告警信息（零序電壓告警一般不要，
默認不配置），檢測到這些信息則告警燈亮。
零序：零序電壓和零序電流可直接由外部零序 CT 或零序 PT 采集，也可由三相
電壓或三相電流計算獲得。
壓闆：故障檢測功能固定有軟壓闆，隻在軟壓闆為合的狀态下才啓動故障檢測₽
功能。故障檢測軟壓闆可由專用的遙控量來控制分合狀态。
出口：當裝置檢測到某條線路有故障時，對應的狀态遙✔信置合位。此時是否出
口跳閘，由參數決定，默認是不跳閘的。DTU 的故障檢測一般都是隻發信不跳閘的，
如果有項目需要故障跳閘，請務必和用戶溝通好是否真的要(yàoδ)故障跳閘功能。
可靈活投退各功能及設置定值。
維護
提供專用的維護軟件，運行人員可通過以太網或串口維護接口在本地或主 站等
遠方對其進行維護，實現硬件參數配置、采樣整定、實時數據查看、曆史記錄分析
等功能。

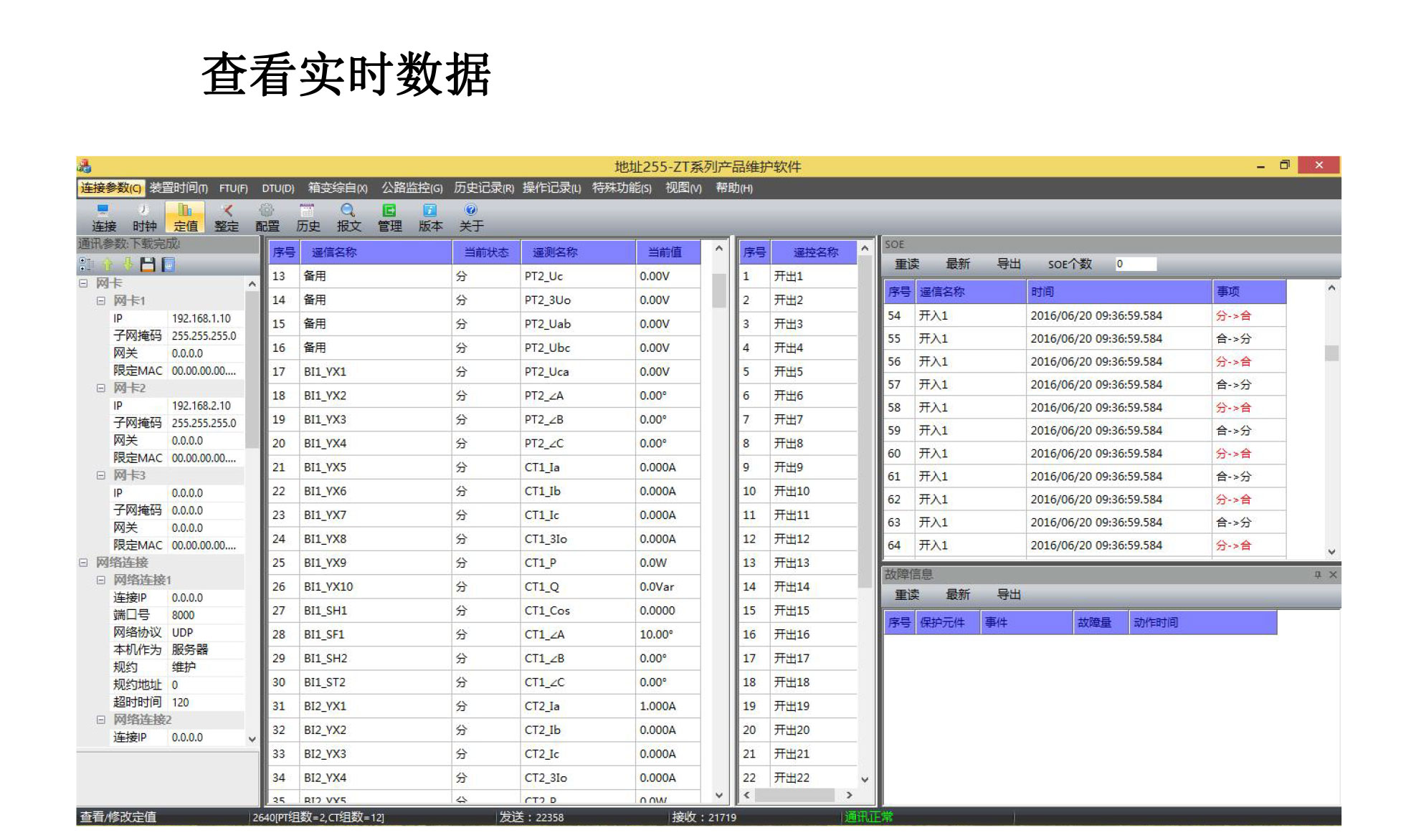

如上圖，若通訊參數正确，維護軟件打開後自動實時刷新，主窗"口顯示所連接 DTU 的模拟量輸 入、開關量輸入等測量數據、SOE 及故障動作信息。 遙信：當有 24V 正電接入遙信，對應遙♠信的 LED 燈是否點亮，同時維護軟件實 時界面的遙信狀态為紅¶(hóng)色顯示為合。 遙測：實時顯示全部的模拟量輸入值及其它計(jì )算測量值，及電度，單位和量綱 都和實際一緻。 SOE：若有遙信反轉，則右上方 SOE 窗口實時産生當前最新的 SOE 記錄，SOE 記 錄包括遙信名₽稱，變位時間，及事項。 故障記錄：若有故障事件發生，則右下方故障信息窗(¶chuāng)口實時産生當前最新的故 障記錄，故障記錄包括保護元件名稱，事項，若為動作/啓動事項則還(h←ái)記錄故障值， 以及對應故障時間。
